Aplikasi(Kabel CU/XLPE/PVC):
Kabel ini digunakan untuk suplai listrik dalam sistem instalasi tegangan rendah, Mereka cocok untuk instalasi di dalam dan luar ruangan, di saluran kabel, di bawah tanah, di stasiun listrik dan switching, distribusi energi lokal, pabrik industri, di mana tidak ada risiko mekanis kerusakan.

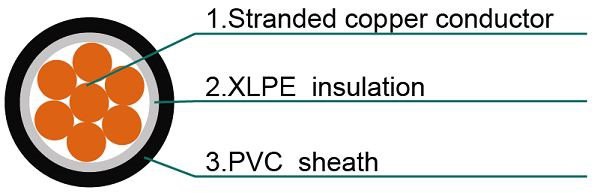

Konstruksi(Kabel CU/XLPE/PVC):
konduktor
Konduktor tembaga padat Kelas 1, Konduktor Tembaga Terdampar Kelas 2 hingga IEC 60228, BS EN 60228.
Isolasi
Bahan dan ketebalan XLPE harus sesuai dengan nilai IEC 60502 atau BS 5467 untuk operasi kontinu 90 derajat.
Kode Warna
Kode Warna (1) :
1 Inti: Transparan, Merah atau Hitam
2 Core: Merah, Hitam
3 Core: Merah, Kuning, Biru
4 Core: Merah, Kuning, Biru, Hitam
5 Core: Merah, Kuning, Biru, Hitam, Hijau
Di atas 5 Inti: Inti Hitam dengan angka Putih
Kode Warna (2) :
1 Inti: Transparan, Coklat atau Biru
2 Core: Coklat atau Biru
3 Core: Coklat, Hitam, Abu-abu
4 Core: Biru, Coklat, Hitam, Abu-abu
5 Cores: Hijau/Kuning, Biru, Coklat, Hitam, Abu-abu
Di atas 5 Inti: Inti Hitam dengan angka Putih
Selubung Luar
Selubung luar harus dari PVC Ekstrusi Tipe ST2 sesuai IEC 60502-1 atau Tipe 9 seperti BS 6346/5467. Jenis khusus bahan selubung PVC seperti PVC Tahan Api, PVC Anti Rayap, PVC Anti Hewan Pengerat, PVC Tahan Sinar Matahari, PVC Tahan Minyak tersedia berdasarkan permintaan khusus. Juga, bahan selubung khusus seperti LLDPE, MDPE, HDPE, LSF, CPE tersedia berdasarkan permintaan.
Kinerja Api Selubung Kabel
Kabel dapat disuplai dengan selubung luar PVC tahan api khusus untuk memenuhi persyaratan uji nyala IEC 60332-3-22, IEC 60332-3-23 dan IEC 60332-3-24, juga dapat memasok kabel dengan Bebas Asap Halogen Rendah ( LSHF) bahan menurut IEC 60502-1, BS 7211, BS 6724 atau standar setara lainnya.7211, BS 6724 atau standar setara lainnya.7211, BS 6724 atau standar setara lainnya.7211, BS 6724 atau standar setara lainnya.
Parameter Kabel(Kabel CU/XLPE/PVC):
Inti tunggal |
| |||
Penampang Nominal | Diameter Konduktor (Perkiraan) | Ketebalan Isolasi Nominal | Ketebalan Selubung Nominal | Diameter Keseluruhan (Perkiraan) |
mm² | mm | mm | mm | mm |
1x1.5 | 1.4 | 0.7 | 1.4 | 5.6 |
1x2.5 | 1.8 | 0.7 | 1.4 | 6.0 |
1x4 | 2.3 | 0.7 | 1.4 | 6.5 |
1x6 | 2.8 | 0.7 | 1.4 | 7.0 |
1x10 | 3.6 | 0.7 | 1.4 | 7.8 |
1x16 | 4.5 | 0.7 | 1.4 | 8.7 |
1x25 | 5.6 | 0.9 | 1.4 | 10.2 |
1x35 | 6.7 | 0.9 | 1.4 | 11.3 |
1x50 | 8.0 | 1 | 1.4 | 12.8 |
1x70 | 9.4 | 1.1 | 1.4 | 14.4 |
1x95 | 11.0 | 1.1 | 1.5 | 16.1 |
1x120 | 12.4 | 1.2 | 1.5 | 17.8 |
1x150 | 13.8 | 1.4 | 1.6 | 19.8 |
1x185 | 15.3 | 1.6 | 1.6 | 21.8 |
1x240 | 17.5 | 1.7 | 1.7 | 24.4 |
1x300 | 19.5 | 1.8 | 1.8 | 26.7 |
1x400 | 22.6 | 2 | 1.9 | 30.5 |
1x500 | 25.2 | 2.2 | 2.0 | 33.7 |
1x630 | 28.3 | 2.4 | 2.2 | 37.4 |
1x800 | 31.9 | 2.6 | 2.3 | 41.7 |
1x1000 | 35.7 | 2.8 | 2.4 | 46.2 |
Dua inti |
| |||
Penampang Nominal | Diameter Konduktor (Perkiraan) | Ketebalan Isolasi Nominal | Ketebalan Selubung Nominal | Diameter Keseluruhan (Perkiraan) |
mm² | mm | mm | mm | mm |
2x1.5 | 1.4 | 0.7 | 1.8 | 9.2 |
2x2.5 | 1.8 | 0.7 | 1.8 | 10.0 |
2x4 | 2.3 | 0.7 | 1.8 | 11.0 |
2x6 | 2.8 | 0.7 | 1.8 | 12.0 |
2x10 | 3.6 | 0.7 | 1.8 | 13.6 |
2x16 | 4.5 | 0.7 | 1.8 | 15.4 |
2x25 | 5.6 | 0.9 | 1.8 | 18.4 |
2x35 | 6.7 | 0.9 | 1.8 | 20.6 |
2x50 | 8.0 | 1 | 1.8 | 23.6 |
2x70 | 9.4 | 1.1 | 1.8 | 26.8 |
2x95 | 11.0 | 1.1 | 1.9 | 30.2 |
2x120 | 12.4 | 1.2 | 2.0 | 33.7 |
2x150 | 13.8 | 1.4 | 2.2 | 37.5 |
2x185 | 15.3 | 1.6 | 2.3 | 41.6 |
2x240 | 17.5 | 1.7 | 2.5 | 46.7 |
2x300 | 19.5 | 1.8 | 2.6 | 51.4 |
2x400 | 22.6 | 2 | 2.9 | 58.9 |
Tiga inti |
| |||
Penampang Nominal | Diameter Konduktor (Perkiraan) | Ketebalan Isolasi Nominal | Ketebalan Selubung Nominal | Diameter Keseluruhan (Perkiraan) |
mm² | mm | mm | mm | mm |
3x1.5 | 1.4 | 0.7 | 1.8 | 9.6 |
3x2.5 | 1.8 | 0.7 | 1.8 | 10.5 |
3x4 | 2.3 | 0.7 | 1.8 | 11.6 |
3x6 | 2.8 | 0.7 | 1.8 | 12.6 |
3x10 | 3.6 | 0.7 | 1.8 | 14.4 |
3x16 | 4.5 | 0.7 | 1.8 | 16.3 |
3x25 | 5.6 | 0.9 | 1.8 | 19.5 |
3x35 | 6.7 | 0.9 | 1.8 | 21.9 |
3x50 | 8.0 | 1 | 1.8 | 25.1 |
3x70 | 9.4 | 1.1 | 1.9 | 28.7 |
3x95 | 11.0 | 1.1 | 2.0 | 32.4 |
3x120 | 12.4 | 1.2 | 2.1 | 36.1 |
3x150 | 13.8 | 1.4 | 2.3 | 40.3 |
3x185 | 15.3 | 1.6 | 2.4 | 44.6 |
3x240 | 17.5 | 1.7 | 2.6 | 50.2 |
3x300 | 19.5 | 1.8 | 2.7 | 55.2 |
3x400 | 22.6 | 2 | 3.0 | 63.3 |
Empat inti |
| |||
Penampang Nominal | Diameter Konduktor (Perkiraan) | Ketebalan Isolasi Nominal | Ketebalan Selubung Nominal | Diameter Keseluruhan (Perkiraan) |
mm² | mm | mm | mm | mm |
4x1.5 | 1.4 | 0.7 | 1.8 | 10.4 |
4x2.5 | 1.8 | 0.7 | 1.8 | 11.3 |
4x4 | 2.3 | 0.7 | 1.8 | 12.5 |
4x6 | 2.8 | 0.7 | 1.8 | 13.7 |
4x10 | 3.6 | 0.7 | 1.8 | 15.7 |
4x16 | 4.5 | 0.7 | 1.8 | 17.8 |
4x25 | 5.6 | 0.9 | 1.8 | 21.5 |
4x35 | 6.7 | 0.9 | 1.8 | 24.1 |
4x50 | 8.0 | 1 | 1.8 | 27.8 |
4x70 | 9.4 | 1.1 | 2.0 | 32.0 |
4x95 | 11.0 | 1.1 | 2.1 | 36.1 |
4x120 | 12.4 | 1.2 | 2.3 | 40.2 |
4x150 | 13.8 | 1.4 | 2.4 | 44.9 |
4x185 | 15.3 | 1.6 | 2.6 | 49.8 |
4x240 | 17.5 | 1.7 | 2.8 | 56.0 |
4x300 | 19.5 | 1.8 | 3.0 | 61.7 |
4x400 | 22.6 | 2 | 3.2 | 70.7 |
Multi core |
| |||
Penampang Nominal | Diameter Konduktor (Perkiraan) | Ketebalan Isolasi Nominal | Ketebalan Selubung Nominal | Diameter Keseluruhan (Perkiraan) |
mm² | mm | mm | mm | mm |
5x1.5 | 1.4 | 0.7 | 1.8 | 11.2 |
7x1.5 | 1.4 | 0.7 | 1.8 | 12.0 |
10x1.5 | 1.4 | 0.7 | 1.8 | 14.8 |
12x1.5 | 1.4 | 0.7 | 1.8 | 15.2 |
14x1.5 | 1.4 | 0.7 | 1.8 | 16.0 |
19x1.5 | 1.4 | 0.7 | 1.8 | 17.6 |
21x1.5 | 1.4 | 0.7 | 1.8 | 18.4 |
24x1.5 | 1.4 | 0.7 | 1.8 | 20.4 |
30x1.5 | 1.4 | 0.7 | 1.8 | 21.6 |
40x1.5 | 1.4 | 0.7 | 1.8 | 26.0 |
48x1.5 | 1.4 | 0.7 | 1.8 | 26.4 |
61x1.5 | 1.4 | 0.7 | 1.9 | 29.0 |
5x2.5 | 1.8 | 0.7 | 1.8 | 12.2 |
7x2.5 | 1.8 | 0.7 | 1.8 | 13.2 |
10x2.5 | 1.8 | 0.7 | 1.8 | 16.4 |
12x2.5 | 1.8 | 0.7 | 1.8 | 16.9 |
14x2.5 | 1.8 | 0.7 | 1.8 | 17.7 |
19x2.5 | 1.8 | 0.7 | 1.8 | 19.6 |
21x2.5 | 1.8 | 0.7 | 1.8 | 20.6 |
24x2.5 | 1.8 | 0.7 | 1.8 | 22.8 |
30x2.5 | 1.8 | 0.7 | 1.8 | 24.1 |
40x2.5 | 1.8 | 0.7 | 1.9 | 29.4 |
48x2.5 | 1.8 | 0.7 | 1.9 | 29.9 |
61x2.5 | 1.8 | 0.7 | 2.0 | 32.8 |
Paket: Ekspor drum kayu.
