kabel tegangan rendah
1. Aplikasi : kabel tegangan rendah
Kabel IEC 60502-1 ini digunakan untuk suplai listrik pada sistem instalasi tegangan rendah, Cocok untuk instalasi di dalam ruangan dan di luar ruangan, di saluran kabel, di bawah tanah, di stasiun daya dan switching, distribusi energi lokal, pabrik industri, di mana tidak ada risiko kerusakan mekanis.
 |
 |
 |

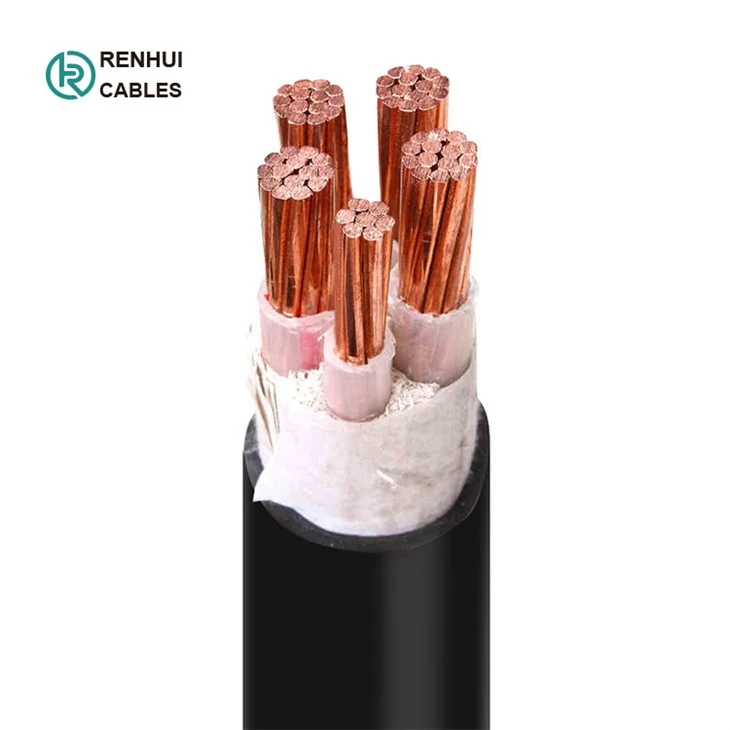

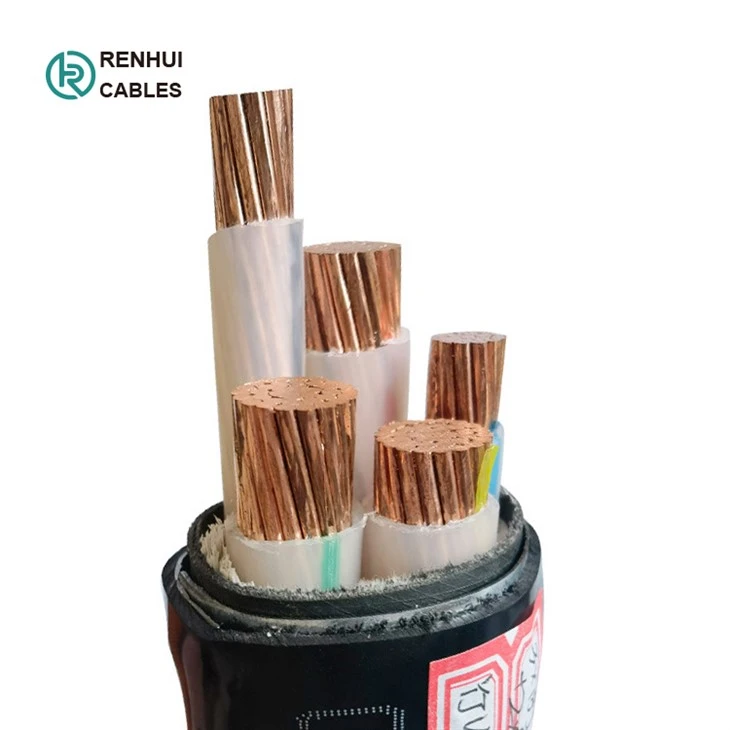

2. Konstruksi: kabel tegangan rendah
-Konduktor
Konduktor tembaga padat Kelas 1, Konduktor Tembaga Terdampar Kelas 2 hingga IEC 60228, BS EN 60228.
-Isolasi
bahan XLPE
-Kode Warna
Kode Warna (1) :
1 Inti: Transparan, Merah atau Hitam
2 Inti: Merah, Hitam
3 Inti: Merah, Kuning, Biru
4 Inti: Merah, Kuning, Biru, Hitam
5 Inti: Merah, Kuning, Biru, Hitam, Hijau
Di atas 5 Inti: Inti Hitam dengan angka Putih
Kode Warna (2) :
1 Inti: Transparan, Coklat atau Biru
2 Inti: Coklat atau Biru
3 Inti: Coklat, Hitam, Abu-abu
4 Inti: Biru, Coklat, Hitam, Abu-abu
5 Inti: Hijau/Kuning, Biru, Coklat, Hitam, Abu-abu
Di atas 5 Inti: Inti Hitam dengan angka Putih
- Selubung Luar:PVC yang diekstrusi.
 |
 |
 |
3. Standar: kabel tegangan rendah
Kabel IEC60502-1
Asap rendah (menurut EN 61034-2)
Tahan api Acc. EN 50265-2-1
4. Parameter Kabel: kabel tegangan rendah
|
Inti tunggal |
|
|||
|
Potongan Palang Nominal |
Diameter Konduktor (Perkiraan) |
Ketebalan Isolasi Nominal |
Ketebalan Selubung Nominal |
Diameter Keseluruhan (Perkiraan) |
|
mm^2 |
mm |
mm |
mm |
mm |
|
1x1.5 |
1.4 |
0.7 |
1.4 |
5.6 |
|
1x2.5 |
1.8 |
0.7 |
1.4 |
6.0 |
|
1x4 |
2.3 |
0.7 |
1.4 |
6.5 |
|
1x6 |
2.8 |
0.7 |
1.4 |
7.0 |
|
1x10 |
3.6 |
0.7 |
1.4 |
7.8 |
|
1x16 |
4.5 |
0.7 |
1.4 |
8.7 |
|
1x25 |
5.6 |
0.9 |
1.4 |
10.2 |
|
1x35 |
6.7 |
0.9 |
1.4 |
11.3 |
|
1x50 |
8.0 |
1 |
1.4 |
12.8 |
|
1x70 |
9.4 |
1.1 |
1.4 |
14.4 |
|
1x95 |
11.0 |
1.1 |
1.5 |
16.1 |
|
1x120 |
12.4 |
1.2 |
1.5 |
17.8 |
|
1x150 |
13.8 |
1.4 |
1.6 |
19.8 |
|
1x185 |
15.3 |
1.6 |
1.6 |
21.8 |
|
1x240 |
17.5 |
1.7 |
1.7 |
24.4 |
|
1x300 |
19.5 |
1.8 |
1.8 |
26.7 |
|
1x400 |
22.6 |
2 |
1.9 |
30.5 |
|
1x500 |
25.2 |
2.2 |
2.0 |
33.7 |
|
1x630 |
28.3 |
2.4 |
2.2 |
37.4 |
|
1x800 |
31.9 |
2.6 |
2.3 |
41.7 |
|
1x1000 |
35.7 |
2.8 |
2.4 |
46.2 |
|
Dua inti |
|
|||
|
Potongan Palang Nominal |
Diameter Konduktor (Perkiraan) |
Ketebalan Isolasi Nominal |
Ketebalan Selubung Nominal |
Diameter Keseluruhan (Perkiraan) |
|
mm^2 |
mm |
mm |
mm |
mm |
|
2x1.5 |
1.4 |
0.7 |
1.8 |
9.2 |
|
2x2.5 |
1.8 |
0.7 |
1.8 |
10.0 |
|
2x4 |
2.3 |
0.7 |
1.8 |
11.0 |
|
2x6 |
2.8 |
0.7 |
1.8 |
12.0 |
|
2x10 |
3.6 |
0.7 |
1.8 |
13.6 |
|
2x16 |
4.5 |
0.7 |
1.8 |
15.4 |
|
2x25 |
5.6 |
0.9 |
1.8 |
18.4 |
|
2x35 |
6.7 |
0.9 |
1.8 |
20.6 |
|
2x50 |
8.0 |
1 |
1.8 |
23.6 |
|
2x70 |
9.4 |
1.1 |
1.8 |
26.8 |
|
2x95 |
11.0 |
1.1 |
1.9 |
30.2 |
|
2x120 |
12.4 |
1.2 |
2.0 |
33.7 |
|
2x150 |
13.8 |
1.4 |
2.2 |
37.5 |
|
2x185 |
15.3 |
1.6 |
2.3 |
41.6 |
|
2x240 |
17.5 |
1.7 |
2.5 |
46.7 |
|
2x300 |
19.5 |
1.8 |
2.6 |
51.4 |
|
2x400 |
22.6 |
2 |
2.9 |
58.9 |
|
Tiga inti |
|
|||
|
Potongan Palang Nominal |
Diameter Konduktor (Perkiraan) |
Ketebalan Isolasi Nominal |
Ketebalan Selubung Nominal |
Diameter Keseluruhan (Perkiraan) |
|
mm^2 |
mm |
mm |
mm |
mm |
|
3x1.5 |
1.4 |
0.7 |
1.8 |
9.6 |
|
3x2.5 |
1.8 |
0.7 |
1.8 |
10.5 |
|
3x4 |
2.3 |
0.7 |
1.8 |
11.6 |
|
3x6 |
2.8 |
0.7 |
1.8 |
12.6 |
|
3x10 |
3.6 |
0.7 |
1.8 |
14.4 |
|
3x16 |
4.5 |
0.7 |
1.8 |
16.3 |
|
3x25 |
5.6 |
0.9 |
1.8 |
19.5 |
|
3x35 |
6.7 |
0.9 |
1.8 |
21.9 |
|
3x50 |
8.0 |
1 |
1.8 |
25.1 |
|
3x70 |
9.4 |
1.1 |
1.9 |
28.7 |
|
3x95 |
11.0 |
1.1 |
2.0 |
32.4 |
|
3x120 |
12.4 |
1.2 |
2.1 |
36.1 |
|
3x150 |
13.8 |
1.4 |
2.3 |
40.3 |
|
3x185 |
15.3 |
1.6 |
2.4 |
44.6 |
|
3x240 |
17.5 |
1.7 |
2.6 |
50.2 |
|
3x300 |
19.5 |
1.8 |
2.7 |
55.2 |
|
3x400 |
22.6 |
2 |
3.0 |
63.3 |
|
Empat inti |
|
|||
|
Potongan Palang Nominal |
Diameter Konduktor (Perkiraan) |
Ketebalan Isolasi Nominal |
Ketebalan Selubung Nominal |
Diameter Keseluruhan (Perkiraan) |
|
mm^2 |
mm |
mm |
mm |
mm |
|
4x1.5 |
1.4 |
0.7 |
1.8 |
10.4 |
|
4x2.5 |
1.8 |
0.7 |
1.8 |
11.3 |
|
4x4 |
2.3 |
0.7 |
1.8 |
12.5 |
|
4x6 |
2.8 |
0.7 |
1.8 |
13.7 |
|
4x10 |
3.6 |
0.7 |
1.8 |
15.7 |
|
4x16 |
4.5 |
0.7 |
1.8 |
17.8 |
|
4x25 |
5.6 |
0.9 |
1.8 |
21.5 |
|
4x35 |
6.7 |
0.9 |
1.8 |
24.1 |
|
4x50 |
8.0 |
1 |
1.8 |
27.8 |
|
4x70 |
9.4 |
1.1 |
2.0 |
32.0 |
|
4x95 |
11.0 |
1.1 |
2.1 |
36.1 |
|
4x120 |
12.4 |
1.2 |
2.3 |
40.2 |
|
4x150 |
13.8 |
1.4 |
2.4 |
44.9 |
|
4x185 |
15.3 |
1.6 |
2.6 |
49.8 |
|
4x240 |
17.5 |
1.7 |
2.8 |
56.0 |
|
4x300 |
19.5 |
1.8 |
3.0 |
61.7 |
|
4x400 |
22.6 |
2 |
3.2 |
70.7 |
|
Multi core |
|
|||
|
Potongan Palang Nominal |
Diameter Konduktor (Perkiraan) |
Ketebalan Isolasi Nominal |
Ketebalan Selubung Nominal |
Diameter Keseluruhan (Perkiraan) |
|
mm^2 |
mm |
mm |
mm |
mm |
|
5x1.5 |
1.4 |
0.7 |
1.8 |
11.2 |
|
7x1.5 |
1.4 |
0.7 |
1.8 |
12.0 |
|
10x1.5 |
1.4 |
0.7 |
1.8 |
14.8 |
|
12x1.5 |
1.4 |
0.7 |
1.8 |
15.2 |
|
14x1.5 |
1.4 |
0.7 |
1.8 |
16.0 |
|
19x1.5 |
1.4 |
0.7 |
1.8 |
17.6 |
|
21x1.5 |
1.4 |
0.7 |
1.8 |
18.4 |
|
24x1.5 |
1.4 |
0.7 |
1.8 |
20.4 |
|
30x1.5 |
1.4 |
0.7 |
1.8 |
21.6 |
|
40x1.5 |
1.4 |
0.7 |
1.8 |
26.0 |
|
48x1.5 |
1.4 |
0.7 |
1.8 |
26.4 |
|
61x1.5 |
1.4 |
0.7 |
1.9 |
29.0 |
|
5x2.5 |
1.8 |
0.7 |
1.8 |
12.2 |
|
7x2.5 |
1.8 |
0.7 |
1.8 |
13.2 |
|
10x2.5 |
1.8 |
0.7 |
1.8 |
16.4 |
|
12x2.5 |
1.8 |
0.7 |
1.8 |
16.9 |
|
14x2.5 |
1.8 |
0.7 |
1.8 |
17.7 |
|
19x2.5 |
1.8 |
0.7 |
1.8 |
19.6 |
|
21x2.5 |
1.8 |
0.7 |
1.8 |
20.6 |
|
24x2.5 |
1.8 |
0.7 |
1.8 |
22.8 |
|
30x2.5 |
1.8 |
0.7 |
1.8 |
24.1 |
|
40x2.5 |
1.8 |
0.7 |
1.9 |
29.4 |
|
48x2.5 |
1.8 |
0.7 |
1.9 |
29.9 |
|
61x2.5 |
1.8 |
0.7 |
2.0 |
32.8 |
5. Paket: Ekspor drum kayu.
6. Pabrik
Shandong Renhui Cable Co., Ltd. didirikan pada tahun 2010, terletak di kota Jinan, Provinsi Shandong, Cina. Perusahaan meliputi area seluas 50 ribu meter persegi, dana terdaftar RMB 5 juta, memiliki 100 staf dan pekerja. Kami adalah produsen kabel profesional di Cina.
Produk ini terutama mencakup kabel tegangan rendah dan menengah, kabel berisolasi PVC, kabel berisolasi XLPE, kabel kontrol, kabel komunikasi, kabel karet, kabel tambang, kabel las, kabel kapal, kabel bundel udara dan kabel khusus terkait lainnya. Kabel ini digunakan dalam Metalurgi Daya, Industri Minyak & Kimia, Pembangkit Listrik, Tambang, Pelabuhan dan Teknik Arsitektur, dan bidang lainnya.
Produk telah dijual ke 50 negara dan wilayah di dunia, seperti Jerman, Prancis, Dubai, Oman, Singapura, Vietnam, Pakistan, Filipina, Sri Lanka, Tanzania, Yaman, Kenya, Mongolia, Rusia, Aljazair, Bahrain, Brasil , Chili, Siprus, Indonesia, Iran, Malaysia.
 |
 |
 |
 |
 |
 |
 |
 |
